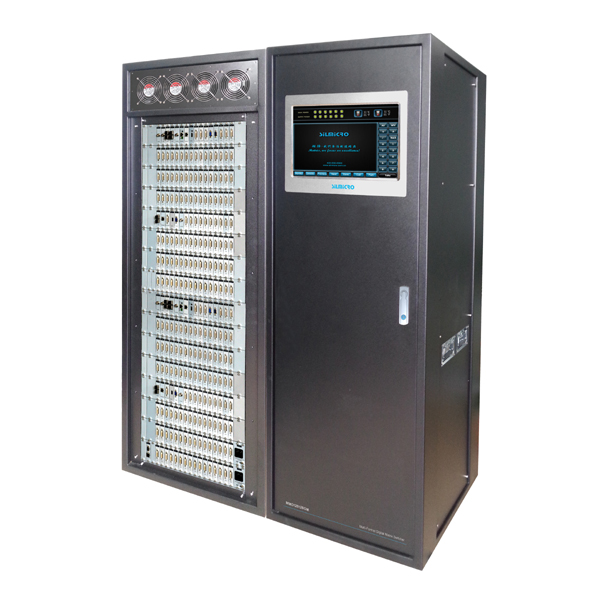

ZFT-MMD128系列數模高清混插矩陣
產品介紹：
ZFT-MMD128系模高清混插矩陣，可選擇CVBS、YPBPR、VGA、DVI、3G-SDI、HDMI、Fiber、HDBaseT等接口形式作為輸入輸出，解決了視頻會議項目中由于視頻信號源種類繁多，各種信號不兼容的困難，并最大程度的節省成本，利于系統升級、擴容及維護。
ZFT-MMD128系列數模高清混插矩陣, 交換核心信號傳輸速率高達12.80Gbps，采用4:4:4采樣技術，1920x1080P60點對點交換，數字信號運用了點對點無壓縮傳輸方式，有力保證了圖像信號的高保真輸出；的信號鏈路屏蔽設計技術，大大保證信號的完整性；多重保護措施，具有ESD保護；高可靠電源系統，實現7天24小時全天候工作。
ZFT-MMD128系列數模高清混插矩陣，專為數字高清系統量身打造，內置15寸觸摸屏（GM型），具有強大的交互式觸摸控制功能與信號監視功能；內置多格式高清信號發生器，配合7寸監視屏，可隨時隨地進行現場調試檢測。
ZFT-MMD128系列數模高清混插矩陣，主要應用于高清可視會議、廣播電視工程、多媒體會議廳、大屏幕顯示工程、電視教學、指揮控制中心等場所。
產品特性：
1、插卡式模塊化的結構設計，應用靈活，節省成本，便于系統升級、擴容及維護。
2、 電訊級核心數字交換芯片，具有超強的抗干擾及全天候工作能力。
3、交換核心信號速率高達12.80Gbps，有力保證了圖像信號的高保真輸出。
4、支持多種接口信號格式混入混出功能，單卡單通道設計。
5、的信號鏈路屏蔽設計技術，保證了信號的完整性。
6、輸入端過電壓保護，降低了設備被損壞的概率。
7、采用了全數字無壓縮傳輸，真正確保信號無失真。
8、 內置7寸觸摸屏，具有強大的交互式觸摸控制功能與信號監視功能。
9、內置多格式高清信號發生器，配合7寸監視屏，隨時隨地進行調試檢測。
10、具備掉電狀態自動存儲保護、開機自動恢復記憶功能。
11、提供多種管理方式：面板管理、RS232管理、網絡管理及計算機軟件管理。
技術參數：
|
技術參數 |
|
型號 |
MMD128GM系列 |
|
帶寬(速率) |
12.80Gbps |
|
通道間隔離度 |
>65dB |
|
最大傳播延時 |
5ns(±1ns) |
|
切換速度 |
≤100ns |
|
支持信號格式 |
|
輸 入 |
CVBS、YPBPR、VGA、DVI、DVI PLUS、DVI HDCP、3G-SDI、HDMI、Fiber、HDBaseT |
|
輸 出 |
CVBS、YPBPR、VGA、DVI、3G-SDI、HDMI、Fiber、HDBaseT |
|
控制類型 |
|
控制方式 |
觸摸屏 |
|
RS-232 |
控制接口：DB9
波特率與協議波特率：9600
數據位：8位
停止位：1位，無奇偶校驗位
串行控制口結構：2=TX，3=RX，5=GND |
|
TCP/IP |
接口：RJ45
網絡控制協議：UDP;TCP/IP |
|
規 格 |
|
電 源 |
100VAC ~ 240VAC, 50/60 Hz |
|
輸出功率 |
1600W+1600W雙電源備份 |
|
存儲環境溫度 |
-20°C ~ +60°C |
|
工作溫度 |
0℃-50℃ |
|
相對環境濕度 |
5%~ 75% |
|
產品尺寸 |
482mm×420mm×1800mm
( W×L×H ) |
|
產品重量 |
140-160Kg(根據板卡數量) |
|
